一.功能及結構簡述
⊙濟南試金YAW-3000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

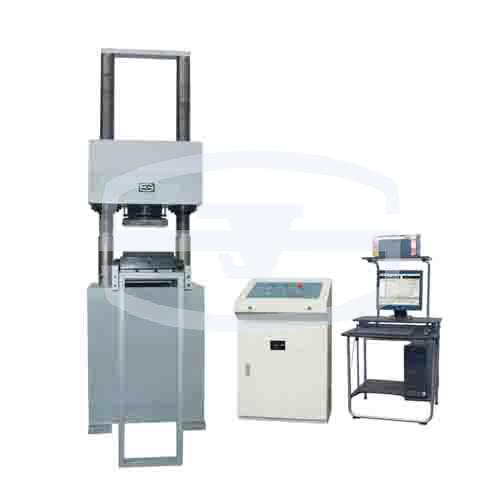

⊙濟南試金試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
⊙濟南試金主機采用油缸下置移動式橫梁主機，移動式橫梁可在一定范圍內任意調整試驗空間。主機部分主要由橫梁、絲杠、工作臺、小車四部分組成。橫梁由二絲杠支撐在底座上，由螺帽加以緊固構成加荷框架；橫梁上裝有球面座，上壓盤裝在球面座上，加荷時可根據試件形狀自動調整方向，使試件受力均勻；橫梁上裝有調整電機，由電機帶動蝸桿，蝸桿帶動蝸輪，再由蝸輪帶動絲母旋轉，絲母帶動橫梁上下移動，從而調整試驗空間；橫梁中裝有彈簧，支撐起橫梁的重量，消除掉絲母螺紋與絲杠螺紋豎直方向上的間隙，使試驗可靠，數據準確；油缸及活塞是主機的主要部分，它們的接觸表面經過了精密加工，保持一定的配合間隙和適當的油膜，當油泵送來的高壓油進入油缸后，托著活塞連同小車、下壓盤等上升，使負荷逐漸作用在試樣上；下壓盤裝在小車上，小車可在軌道上來回移動，裝卸試件均可推拉出小車。
⊙濟南試金試驗機液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動的高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。
二、主要技術參數
|
序號 |
技術名稱 |
技術參數 |
|
1 |
最大試驗力（kN） |
2000 |
|
2 |
試驗力測量范圍 |
最大試驗力的4%-100% |
|
3 |
試驗力示值相對誤差 |
≤示值的±1% |
|
4 |
等速應力控制范圍（N/mm2·S-1） |
1-10 |
|
5 |
濟南試金應力速率誤差 |
≤±5% |
|
6 |
上下壓盤最大距離（mm） |
1000 |
|
7 |
上、下壓盤尺寸（mm） |
400×400 |
|
8 |
活塞行程（mm） |
0-200 |
|
9 |
活塞空載上升最大速度（mm/ min） |
約35 |
|
10 |
立柱凈間距（mm） |
560 |
|
11 |
油泵電動機功率（kW） |
5.5 |
|
12 |
升降電動機功率（kW） |
1.5 |
|
13 |
試驗機主機外形尺寸（長x寬x高）（mm） |
1000×1480×3400 |
|
14 |
電控柜柜外形尺寸（長x寬x高）（mm） |
600×480×960 |
|
15 |
濟南試金主機質量（kg） |
約7000 |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
