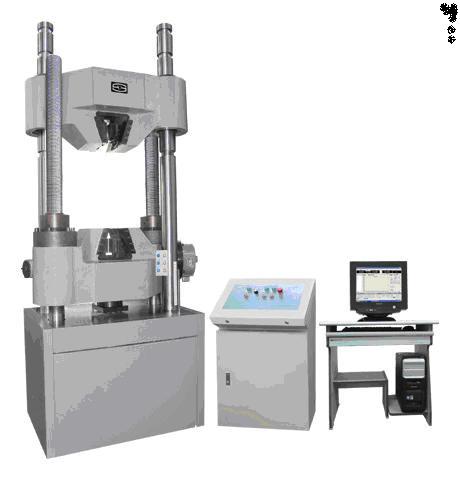

WAW-1000C微機控制電液伺服萬能試驗機
一.功能及結構簡述
WAW-1000C微機控制電液伺服萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機、蝸輪蝸桿、螺母轉動帶動橫梁升降。
測控系統采用公司自主研發的微機控制電液伺服測控系統，傳感器測力，微機屏幕顯示試驗力、變形和各種試驗曲線，能夠?qū)崿F(xiàn)等速試驗力、等速變形、等速位移、負荷保持、位移保持等多種控制方式，能夠按照GB/T228-2002自動計算各種數值，并且能夠打印各種試驗報告（需要特殊定制），用戶也可以自己編輯試驗報告的格式。
二、主要技術參數
|
序號 |
技術指標 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
等速應力控制范圍(N/mm2·S-1) |
2~60 |
|
5 |
應力速率誤差 |
≤±5% |
|
6 |
等速應變控制范圍 |
0.00025/s~0.0025/s |
|
7 |
應變速率誤差 |
≤±5% |
|
8 |
等速位移控制范圍(mm/min) |
0.5~50 |
|
9 |
位移速度相對誤差 |
≤±5% |
|
10 |
夾緊方式 |
液壓夾緊 |
|
11 |
圓試樣夾持直徑范圍mm |
Φ13～Φ60 |
|
12 |
扁試樣夾持厚度范圍mm |
0~40 |
|
13 |
扁試樣夾持寬度mm |
70 |
|
14 |
最大拉伸試驗空間mm |
600 |
|
15 |
最大壓縮試驗空間mm |
500 |
|
16 |
控制柜外形尺寸mm |
600×480×960 |
|
17 |
主機外形尺寸mm |
1320×800×2965 |
|
,18 |
電機功率kW |
6 |
|
19 |
主機質量kg |
6800 |
|
20 |
立柱凈間距 |
650 |
|
21 |
上下壓盤尺寸mm |
Φ160 |
|
22 |
彎曲支棍間距mm |
600 |
|
23 |
彎曲支棍寬度mm |
140 |
|
24 |
容許彎曲度mm |
100 |
|
25 |
剪切試樣直徑mm |
Φ10 |
|
26 |
最大活塞行程mm |
250 |
|
27 |
活塞最大移動速度mm/min |
約80 |
|
28 |
試驗空間調整速度mm/min |
約150 |
